Výměna Led diody v myšce
23. 9. 2006

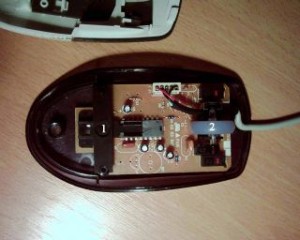

Ještě než se dáte do práce,je dobré si proměřit,jaké je napětí na diodě za chodu. Bylo tam 3,5V , takže nebylo nutné měnit i odpor. Předpokládám, že to u každé takovéhle myši bude stejné, ale jistota je jistota...pak stačí odpojit myš a hurá na to... Prvně se musí člověk dostat na spodní stranu spoje. Nejdřív jsem odstranil kryt ledky a snímacího čipu. Pak stačí jemně! dostat z držáku levou část kolečka. (musí přitom jím nahoru i celý tištěný spoj, jinak by se mohlo stát, že si člověk urve senzor pohybu kolečka... taky bacha, aby nerupl ten plastový držák kolečka) (2)
Pak stačí odpojit kabel a otočit spoj. Na spodní straně je třeba odpájet kontakty staré LEDky. Musí se při tom dbát, aby si člověk kontakty nespájel dohromady (nemuselo by to jít vrátit zpátky). Jestli je třeba, odpájejte i odpor. Mě se na tohle osvědčila mikropájka.
¨
Než tam zapájíte novou diodu, nebuďte jak já a upravte si tvar jejich nožiček (je to hnus to rovnat připájené :-) )
Pak tam stačí zapájet novou diodu (potažmo nový odpor). Teď ještě vemte klasickou prúhlednou lepící pásku a vystřihněte si kousek,aby jste zalepili vrchní část čipu. Díky tomuhle malému zákroku můžeme odstranit tu plastovou krytku,která celkem dost stíní(u některých myší se dělá z průhledného plastu,ale já to štěstí neměl). Aby se to uvnitř nevaklalo doporučuje ještě přichytit tišták k vnitřku myšky(průhledná lepící páska to jistí). Teď už nezbývá než myš celou složit.

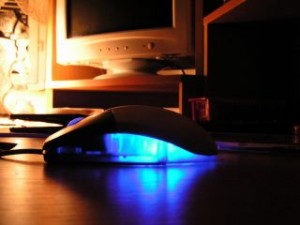

výsledek by měl být podobný tomuto...
Převzato z area717.wz.cz
